Пружинный узел «Сила»

В строительстве брусовых или бревенчатых домов и различных сооружений важную роль играют крепежные элементы, от которых зависит надежность и долговечность здания. Один из таких крепежей, обеспечивающий устойчивость и прочность соединений в деревянных конструкциях — это пружинный узел «Сила». Применяется для соединения венцов в срубе, гарантируя их стабильное закрепление, позволяет предотвратить расшатывание и деформацию соединений, компенсировать усадку сруба.

Что такое узел «Сила»?

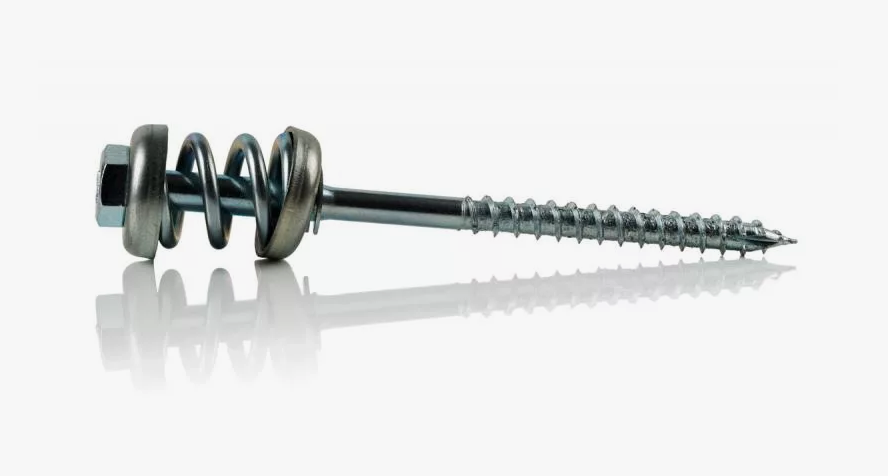

Пружинный узел «Сила» для строительства деревянных домов из бревна, бруса или лафета представляет собой металлический крепежный элемент в форме цилиндрической пружины с двумя металлическими пластинами, расположенными с обеих сторон и монтажным болтом.

Из каких частей состоит крепеж?

• Цилиндрическая пружина — основная часть узла, изготовленная из прочной стали. Она сжимается и растягивается, компенсируя усадку и деформацию деревянных элементов (бревен или бруса) в процессе эксплуатации дома. Высота может варьироваться в зависимости от размеров пиломатериала.
• Две металлические пластины — устанавливаются по обе стороны. Служат опорой для пружины и позволяют равномерно распределить нагрузку. В центре каждой пластины есть отверстие для крепежного болта.
• Крепежный болт с гайкой и резьбой («глухарь») — проходит через отверстия в металлических пластинах и через пружину, фиксируя весь узел. С помощью болта и гайки регулируется степень сжатия, что позволяет контролировать усилие сжатия.

Смотрите также:
Соединение бревен в срубе

Монтаж

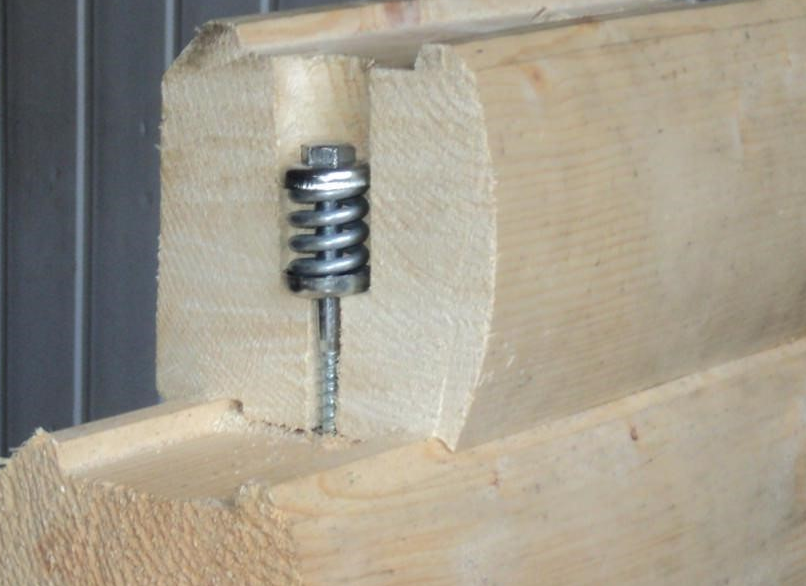

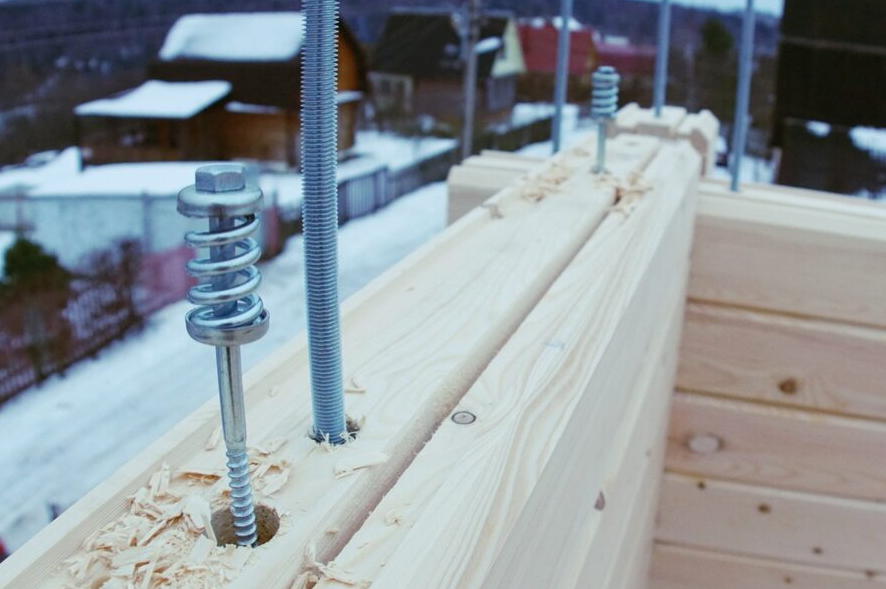

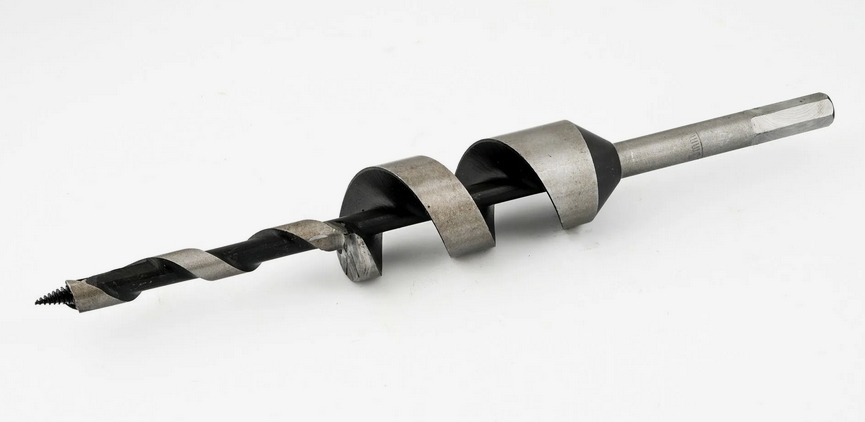

Пружинный узел «Сила» вставляется между рядами в вертикальном положении в предварительно просверленные отверстия и затягивается при помощи гайковерта или удлинителя с головкой. Рекомендуется использовать комбинированное сверло.

Узлы распределяются по всей длине стены, как правило, на 6-ти метровый пиломатериал достаточно 4 узла «Сила», а также в месте, где требуется создать компенсирующее усилие для предотвращения образования щелей или перекосов, которые могут возникнуть из-за неравномерной усадки древесины.

Когда дом начинает садиться, пружина сжимается, компенсируя уменьшение высоты стен. Благодаря этому обеспечивается плотное прилегание бревен или бруса друг к другу, предотвращается образование зазоров, и сохраняется целостность и теплоизоляционные свойства конструкции.

Размеры

Пружинные узлы «Сила» имеют различные размеры, которые подбираются в зависимости от диаметра или сечения бревна или бруса, а также от необходимого усилия сжатия.

• Диаметр пружины может варьироваться от 20 до 40 мм и более. Для стандартных проектов используют 25-30. Усиленные варианты могут иметь больший диаметр для увеличенной жесткости.
• Длина пружины обычно составляет от 50 мм. Более длинные используются для компенсации большей усадки в высоких конструкциях или при использовании массивного пиломатериала.
• Толщина витков пружины зависит от необходимого усилия сжатия и варьируется от 3 до 6 мм. Чем толще витки, тем больше усилие, которое может выдержать узел.
• Типовой диаметр болтов, как правило, 10 мм, длина до 280.
