Винтовой компенсатор усадки

Строительство деревянных домов, особенно из бруса и бревен, требует учета ряда специфических особенностей материала. Одной из таких особенностей является усадка здания. Для предотвращения деформаций, сохранения правильной геометрии, обеспечения долговечности конструкции используется винтовой (домкратный) компенсатор усадки, имеющий другое название — анкер регулировочный по высоте.

Что такое компенсатор усадки?

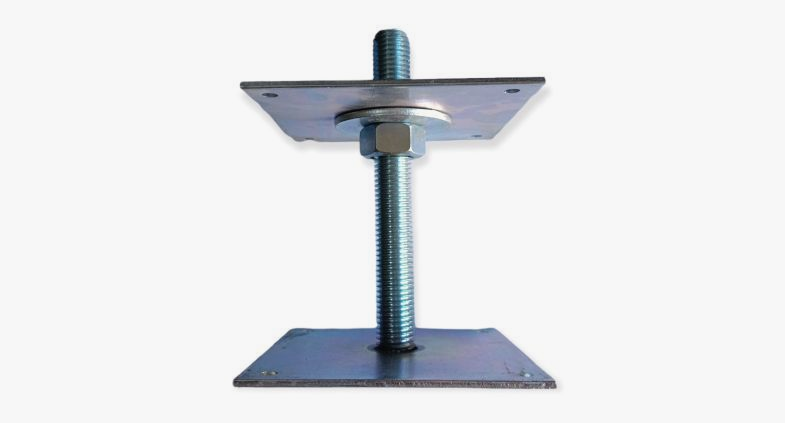

Компенсатор усадки — это специальное металлическое устройство, представляющее собой две параллельные между собой пластины с монтажными отверстиями, несущей между ними шпилькой с резьбой и гайкой для фиксации. Одна из пластин выступает неподвижной опорной площадкой, вторая (ответная) — подвижная.

Применяется в строительстве деревянных домов для компенсации изменений в высоте конструкций, возникающих в результате усадки древесины — естественного процесса, при котором древесина уменьшается в размерах по мере высыхания. Без учета этого процесса возможно появление трещин, перекосов и других деформаций, что негативно скажется на долговечности дома.

Смотрите также:
Уход за домом из клееного бруса

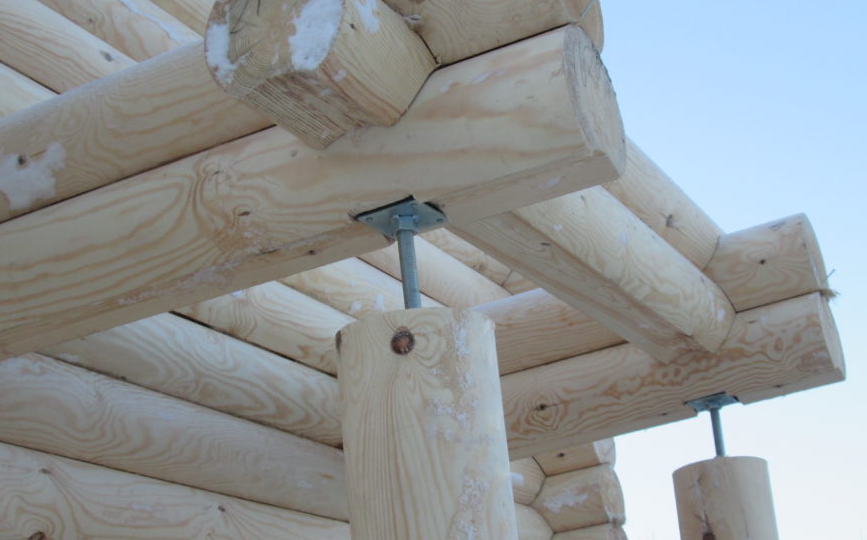

Анкер регулировочный для бруса и бревен монтируется на столбы, стойки или другие несущие элементы сверху или снизу, обеспечивая стабильность и устойчивость конструкции. Крепежи оснащены винтовым механизмом, позволяющим изменять высоту отдельных элементов, к которым они прикреплены.

Выбор размера

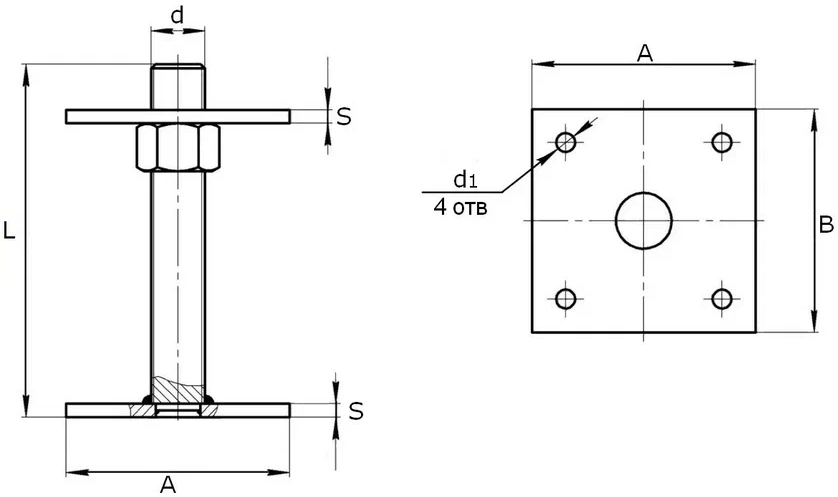

При выборе винтового компенсатора усадки необходимо обратить внимание на размер и массу используемых бревен или брусьев. Например, для одноэтажных строений чаще достаточно небольших регулировочных анкеров с диаметром шпильки 20 мм, размерами пластин 100х100 мм и толщиной металла 6 мм. Для более тяжелых зданий в несколько этажей и из крупных бревен или брусьев есть необходимость использования «домкратов» с диаметром стержня 24-30 мм и толстыми (вплоть до 20 мм) пластинами с размерами 150х150. Касаемо длины, то на практике чаше всего используется усадочный домкрат со шпилькой 150 и 200 мм.

Как установить компенсатор усадки для бруса или бревна

Монтаж включает в себя ряд несложных последовательностей и правил, соблюдение которых позволит построить качественную и надежную конструкцию.

Монтаж регулировочного анкера

Одна пластина монтируется при помощи метизов на столб или стойку, в которых сверлится отверстие с запасом для углубления шпильки. Вторая пластина крепится к другому элементу постройки, например, элемент пола снизу или балку сверху. Важно, чтобы анкер был установлен строго вертикально, иначе корректировка будет затруднена. После установки компенсатора усадки производится первая настройка высоты. По завершении регулировки анкера его необходимо надежно зафиксировать при помощи гайки, чтобы избежать самопроизвольного изменения высоты конструкции, дополнительно можно использовать контргайку.

Регулировка высоты

В процессе эксплуатации здания необходимо периодически проверять уровень усадки (раз в 1-2 месяца) и, при необходимости, корректировать его с помощью винтового механизма обычным гаечным ключом.
