Стандартная длина бревен, применяемых в деревянном домостроении, составляет до 6 метров. Исключение может составлять древесина ручной рубки. Длина стен большинства домов превышает 6 метров. В связи с этим при возведении сруба часто возникает необходимость выполнения стыковки бревен в составе венца по длине. Некоторые строители стараются прятать такие стыки в перерубах и чашках. Однако это возможно далеко не всегда, поэтому часто места стыков остаются на открытых участках.
Выполнение продольного сопряжения стык в стык – плохая идея. Место такого сопряжения будет слабым звеном в конструктивном плане. К тому же, оно всегда будет продуваться.
Рассмотрим основные способы надежного продольного соединения бревен в срубе.
Ласточкин хвост
На торце одного из соединяемых бревен выпиливается расширяющийся шип трапециевидной формы. В торце второго выполняется ответный паз соответствующей формы. При соединении бревен шип вставляется в паз. В результате обеспечивается надежная фиксация в зоне стыка. Дополнительную фиксацию выполняют нагели.
Метод «ласточкин хвост» хорошо подходит, если необходимо обеспечить высокую прочность зоны соединения на разрыв.
Фото из открытых источников

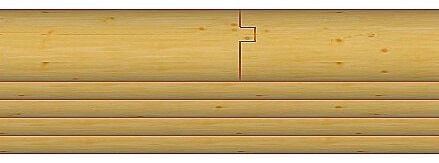

Шип-паз
Простое соединение шип-паз является менее прочным, чем «ласточкин хвост». Поэтому его применяют в тех случаях, когда в венце не возникают значительные усилия на разрыв. В частности, этот метод можно использовать, если верхний и нижний венец выполнены из целого бревна, без стыков.
Фото из открытых источников
Чтобы повысить надежность соединения шип-паз, рекомендуется увеличить количество нагелей.
Вставная шпонка
В торцах обоих бревен вырезают одинаковые пазы. Из доски вырезают шпонку, которую вставляют в полученные пазы сопрягаемых стеновых элементов. В зависимости от диаметра пиломатериала шпонку можно изготовить из доски сечением 50х150 мм или 50х200 мм (допускается и чуть меньший размер). Шпонку важно установить по направлению волокон. Если она будет установлена поперек, возникнут проблемы во время усадки дома.
Фото из открытых источников

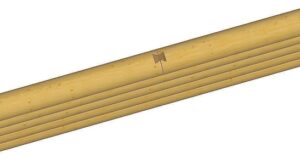

Некоторые строители в качестве альтернативы шпонке используют «двойной ласточкин хвост» («бабочку»). Однако выполнить такое соединение достаточно сложно.
Фото из открытых источников
