Распространенные виды соединений бруса в углах

При строительстве дома нередко возникает вопрос о том, как соединить брусья между собой в углах. Ведь от надежного и прочного скрепления зависит и надежность будущего дома в дальнейшем. Для комфортного проживания также важно, чтобы угол помещения был теплым, не продувался ветром.

Рассмотрим самые распространенные виды угловых соединений бруса.

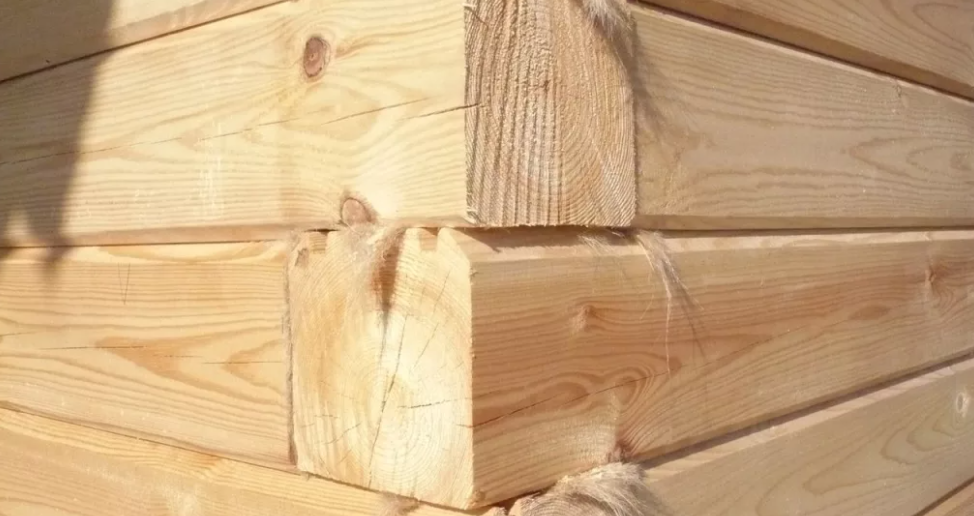

Встык

Является самым простым способом. Один брус торцовой частью стыкуется к боковой части другого. Каждый последующий ряд смещается, перекрывая сам стык. Такой способ считается не очень надежным, к тому же углы со временем могут продуваться. Поэтому применять метод для жилых домов не рекомендуется, а вот для хозяйственных построек – вполне.

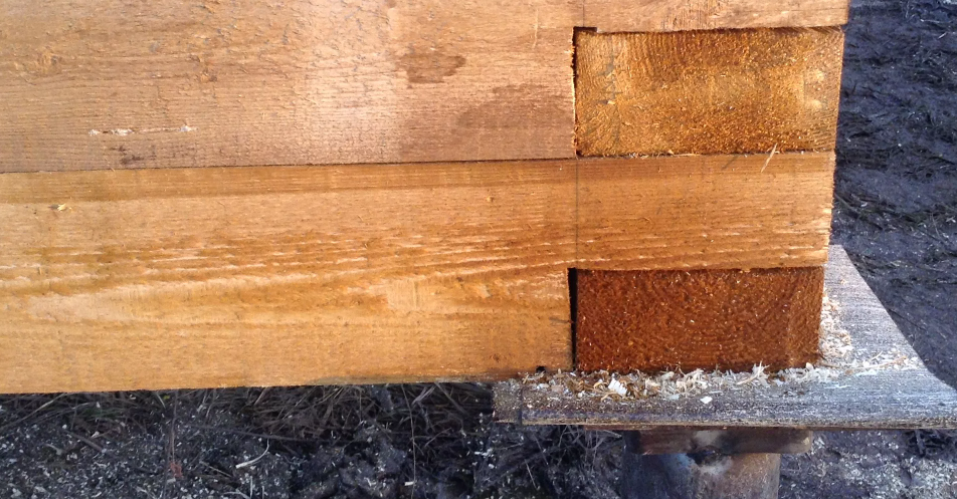

В пол дерева

Один из самых распространенных методов углового соединения при строительстве. Его исполнение доступно плотнику без большого опыта. Процедура предполагает вырез с торцевых сторон симметричных прямых выемок до половины толщины пиломатериала. Затем производится укладка брусьев друг на друга спиленными сторонами.

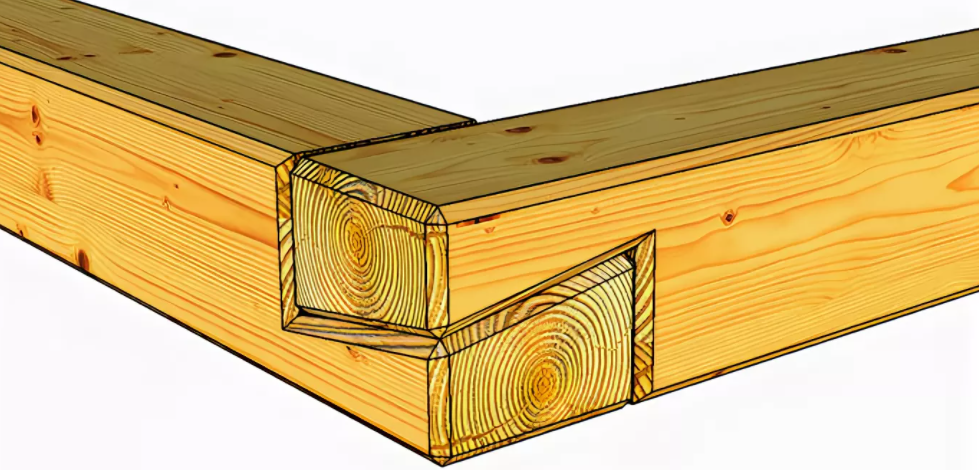

В лапу

С торцевых сторон брусьев производится выпиливание, примерно до половины толщины, симметричных косых выемок с расширением к концу. Такой метод позволяет предотвратить продуваемость, нежели в случае с спряжением «в пол дерева». Если спил выполнен таким образом, что противоположные грани параллельны друг другу, то спряжение носит название «прямая лапа».

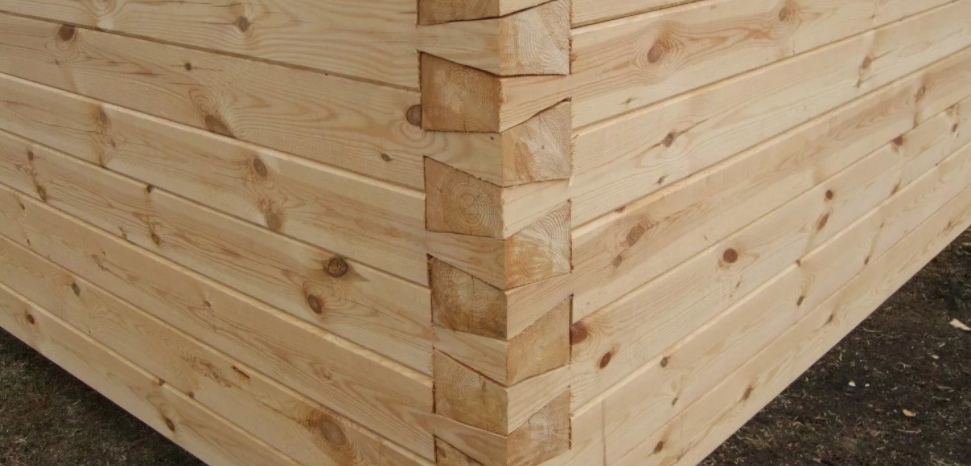

Ласточкин хвост

Разновидность соединения «в лапу». Стыки в соединительных узлах выполнены в четырех плоскостях, каждая из которых имеет наклонный спил. В итоге получается форма сложной трапециевидной призмы. Такой способ получается достаточно прочным и герметичным, препятствует расхождению углов как внутрь, так и наружу.

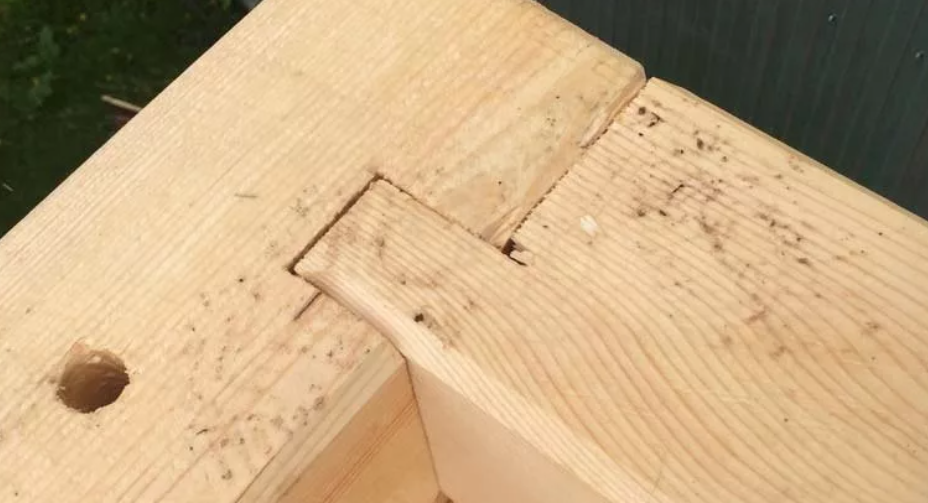

Шип-паз (теплый угол, коренной шип)

В одном брусе сбоку выпиливается паз. На торцевой части другого выпиливается шип. Необходимо учесть, чтобы при стыковке он оказался с внутренней стороны возводимой стены – таким образом угол стены пропускает меньше теплого воздуха из помещения. Плюс метода в том, что угол становится непродуваемым.

У строительной технологии есть свои разновидности, которые обеспечивают более надежную фиксацию бруса в пазу и исключают вероятность разъединения при нагрузках или в период усадки сруба.

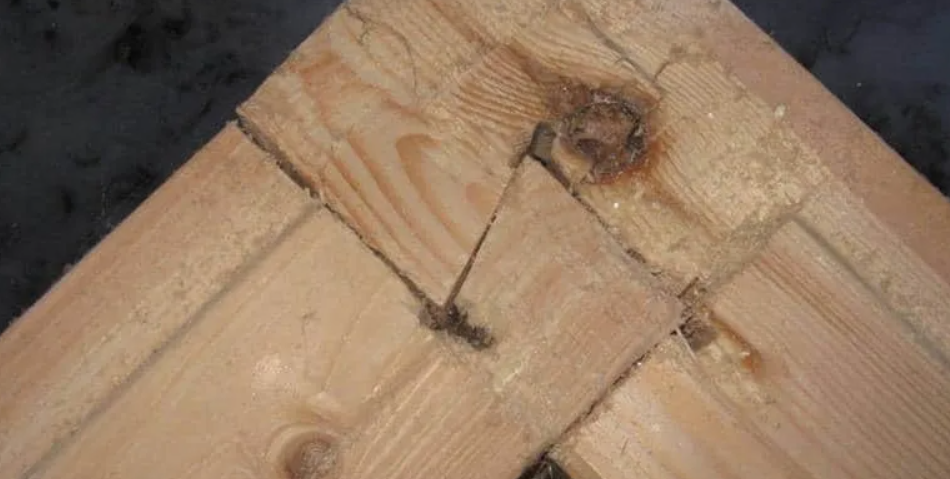

Полусковороднем

Шип выполнен в виде прямоугольной трапеции. В том числе, применим и для стыковки внутренних стен и носит также называние «полуласточкин хвост».

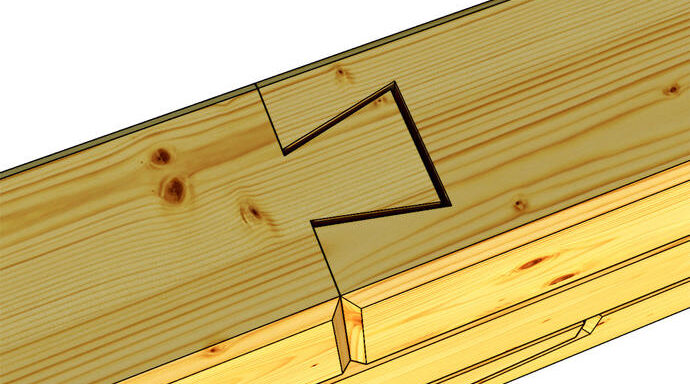

Сковороднем

Шип выполнен в виде симметричной трапеции. Чаще применим для стыковки внутренних стен, а также сращивания и носит второе название «ласточкин хвост».

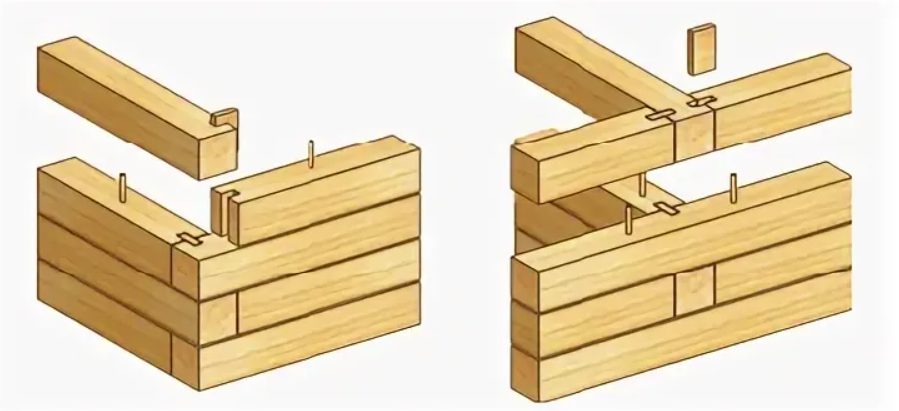

Вставной шип (со шпонкой)

Некоторые соединительные узлы для большей надежности усиливаются вставным шипом, по-другому его называют шпонкой. Технология такого соединения позволяет уменьшить продуваемость в углах.

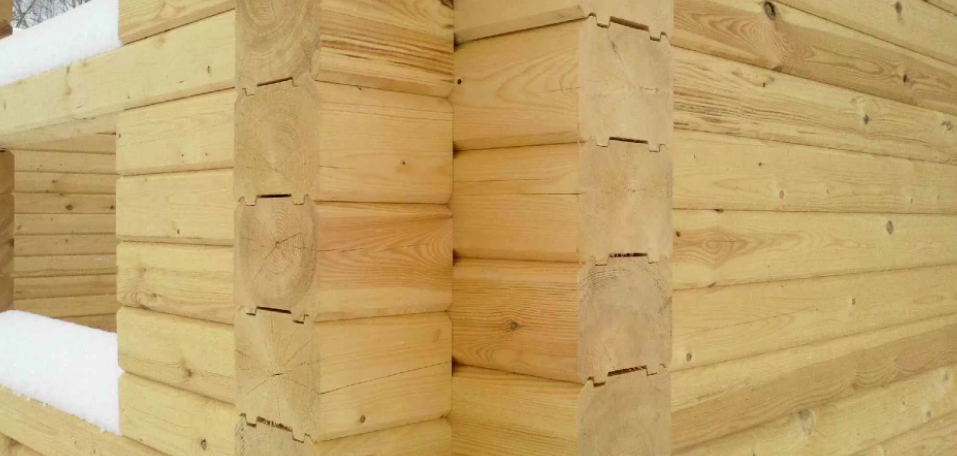

Соединения с остатком (в обло)

Предполагает скрепление бруса на некоторых расстояниях от краев. Может выполняться различными способами.

В нижнем венце вырубают паз для последующей укладки в него верхнего венца. Сечение представляет собой половину высоты бруса. Данный узел называют односторонним или «в пол дерева».

Двухстороннее соединение представляет собой пропил паза соединительных брусьев каждого венца и снизу, и сверху. Такая стыковка обеспечивает более плотную укладку материала.

Четырехстороннее соединение в «обло» – вырубка пазов делается на всех четырех поверхностях. Является самым надежным из трех представленных вариантов, но требует от строителей высокого профессионализма, чаще выпиливание производится на заводе при изготовлении готовых домокомплектов.
