Скользящие опоры для стропил

Скользящий крепеж для стропил относится к современным методам соединения элементов крыши с несущей конструкцией — мауэрлатом, верхним венцом. Это решение позволяет связать наклонные стропильные ноги с верхней обвязкой так, чтобы компенсировать смещения, возникающие при усадке строения. При правильной установке риск повреждения крыши и кровли существенно снижается, а долговечность строения возрастает.

Устройство крепления

Скользящая опора для стропил обеспечивает необходимую подвижность конструкции и одновременно ограничивает смещение частей крыши относительно мауэрлата.

Скользячки для стропил являются ограниченно подвижными крепежным узлами с одной степенью свободы. При допустимом изменении угла наклона крыши они позволяют стропильным ногам сдвигаться по продольной оси. Это снижает деформирующую нагрузку на мауэрлат и позволяет разгрузить стены, особенно если они сделаны из чувствительных к деформации блоков.

Функции скользящих опор для стропил

• Обеспечение взаимной ограниченной подвижности элементов стропильной системы и мауэрлата.
• Снижение деформирующих нагрузок на стены и крышу.
• Создание умеренной гибкой несущей конструкции крыши для компенсации нагрузок.

Характер распределения нагрузок на стропильные ноги таков, что большая часть деформирующей силы направлена вдоль оси. Применение опор позволяет свести эти усилия к минимуму, то есть разгрузить мауэрлат в точке опоры, где он испытывает поперечные нагрузки на излом и сдвиг.

Виды скользящих опор

Конструкция изготавливается по ГОСТ 14918-80 из прочной низкоуглеродистой стали. Это два элемента — уголок и планка с петлей, позволяющая массивной деревянной детали смещаться вдоль собственной продольной оси.

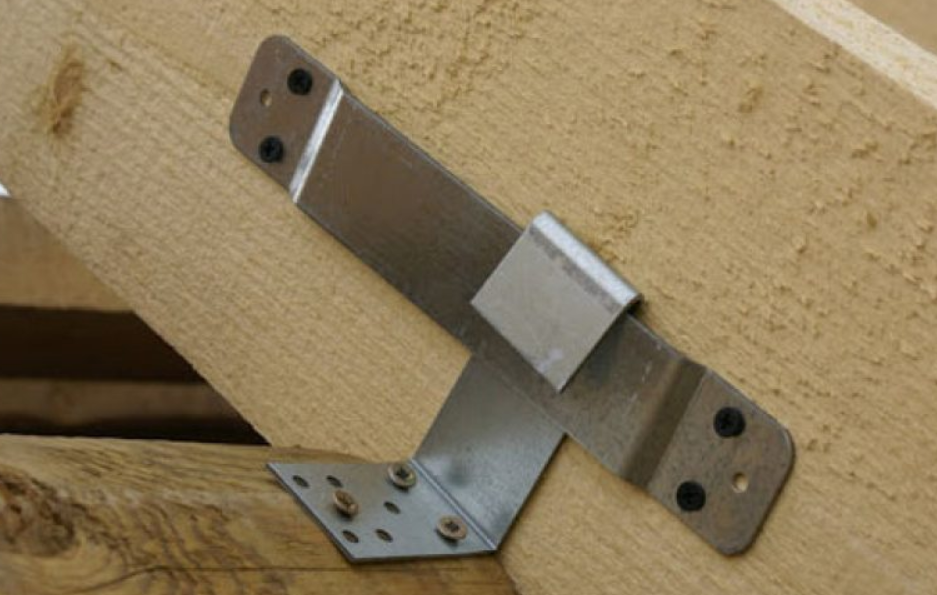

Открытые

Состоят из двух деталей — планки с крепежными площадками и выступом, образующим петлю и уголка, одна сторона которого продевается под планку. Уголок крепится на опору, планка на стропильную ногу. Скользящий элемент разъемный, край согнут для фиксации.

Закрытые

На уголке имеется петля, в которую продевается планка. Закрытой конструкция называется потому что является неразъемной – исключено разъединение элементов, но при этом продольное смещение относительно основания не ограничено. Закрытые скользящие опоры для стропил выдерживают несколько большее усилие в момент поперечного вертикального сдвига.

Технология и особенности монтажа скользящей стропильной системы

Монтаж скользящих стропил с креплениями в виде составных металлических опор — это создание ограниченно подвижной системы с нагруженными смещаемыми узлами. Это означает, что имеется ряд важных требований и особенностей:

• Установка планок скользящих опор на стропила должна быть только продольной, по оси смещения бруса от конька до мауэрлата.
• При монтаже уголка на венец (мауэрлат) настоятельно рекомендуется сделать пропил или выбрать наклон так, чтобы планка и уголок оказались перпендикулярными друг другу, без скошенного угла и смещения, в противном случае велика вероятность быстрого износа металла по линии соприкосновения.
• Рекомендуется рассчитывать установку так, чтобы уголок оказался в среднем положении относительно краев петли — таким образом создается запас под сдвиг в обе стороны.
• Уголок в петле не должен заклиниваться, его располагают строго в одной плоскости с планкой, чтобы избежать нагрузки на изгиб.
• Монтаж скользящих стропил начинают с двух крайних ног, выравнивая промежуточные по натянутому шнуру.

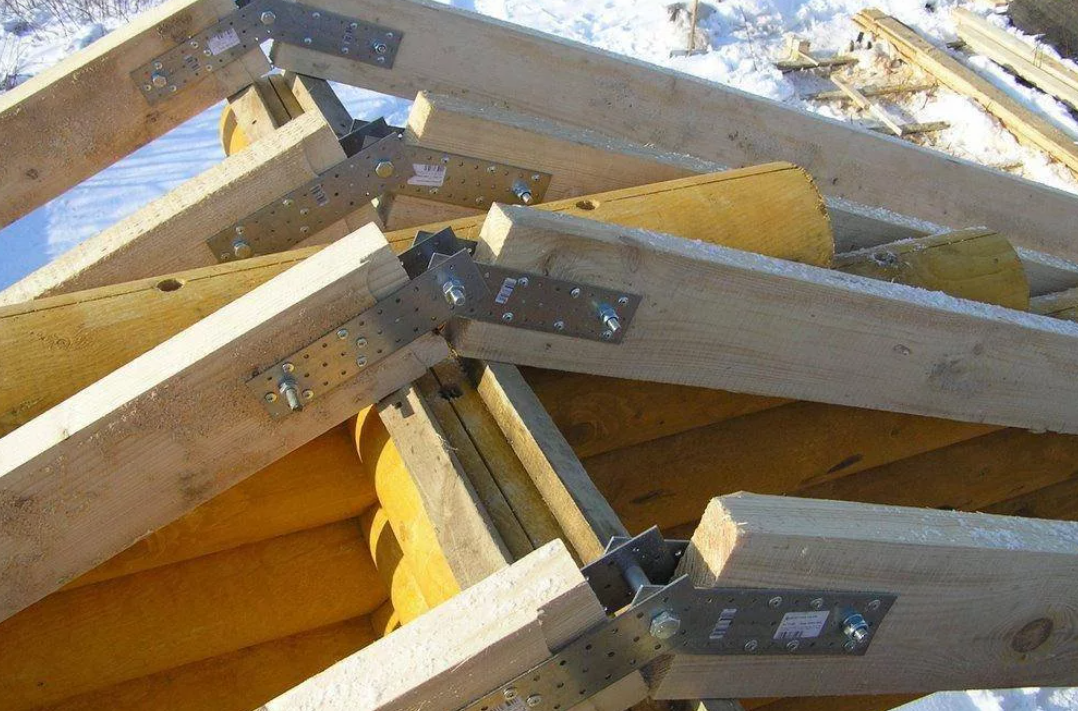

Использование шарниров в верхней части

Если при монтаже двускатной крыши с коньком учесть вероятность общего смещения стропил при деформирующих нагрузках и исключить перекос в верхней части – по коньковому прогону, то рекомендуется соединить стропильные ноги по верху шарнирами из двух планок с жесткой осевой связью.  В сочетании с  опорами у основания конструкция станет еще менее уявизма к повреждениям при действии деформирующих нагрузок.
