Водосточная система крыши

Назначение водосточной системы для кровли — сбор и отведение дождевой и талой воды. Конструкция и состав обусловлены особенностями схода воды с поверхностей. Заниматься изготовлением частей самостоятельно сейчас бессмысленно, готовые наборы продаются повсеместно. Но важно иметь представление о том, как работает и из чего состоит водосточная система.

Виды систем кровельного водостока

Существует несколько вариантов исполнения водостоков для кровельных поверхностей:

• открытая или внешняя — все элементы водосточной системы монтируются вне конструкции стен и кровли, крепятся снаружи, остаются доступными для обследования;
• внутренняя или закрытая применяется чаще в многоквартирных домах и административных зданиях, может быть реализована в частном доме — все элементы расположены внутри стен и специальных коробов в карнизах и отмостке;
• пластиковая — легкая полимерная, чаще всего из ПВХ с защитой от УФ-излучения;
• металлическая — основные детали изготавливаются из оцинковки с защитным покрытием.

Смотрите также:
Стропильная система двухскатной крыши

Пластиковый наружный водосток

Пластиковая водосточная система характеризуется легкостью составных частей и относительной простотой монтажа. Имеет ряд особенностей:

• толщина материала желоба от 1,5 до 2,2 мм, при больших снеговых нагрузках рекомендуется выбирать толстый ПВХ;
• температурный диапазон широкий — от -50 до +50° С все составные части сохраняют целостность и форму;
• срок службы в пределах 15 — 30 лет в зависимости от состава и толщины материала, защиты и применения композитов;
• минимальный уровень шума при сходе воды.

Стоимость выходит дешевле металлической (цена зависит от бренда). При выборе стоит обратить внимание на документацию, так как ПВХ относится группе Г2 (негорючий самозатухающий материал), а изделие из полипропилена пожароопасно, хоть и дешево. В комплект должны быть включены уплотнительные прокладки для соединений элементов.

Металлический наружный водосток

Металлическая водосточная система может быть изготовлена из оцинкованной стали (распространенный вариант), меди и титана. Два последних решения дорогие. Рассмотрим особенности металлической системы:

• для изготовления желобов, труб, воронок, колен и прочих компонентов чаще всего применяют оцинковку 0,8 — 1 мм с защитным окрашиванием;
• в отличие от пластика имеет больший вес и прочность, служит дольше — от 30 лет, относится к негорючим конструкциям;
• при большом потоке сходящей воды может издавать заметный шум;
• малочувствительна к морозам и жаре, хорошо выдерживает снеговые нагрузки и образование льда в желобах и трубах.

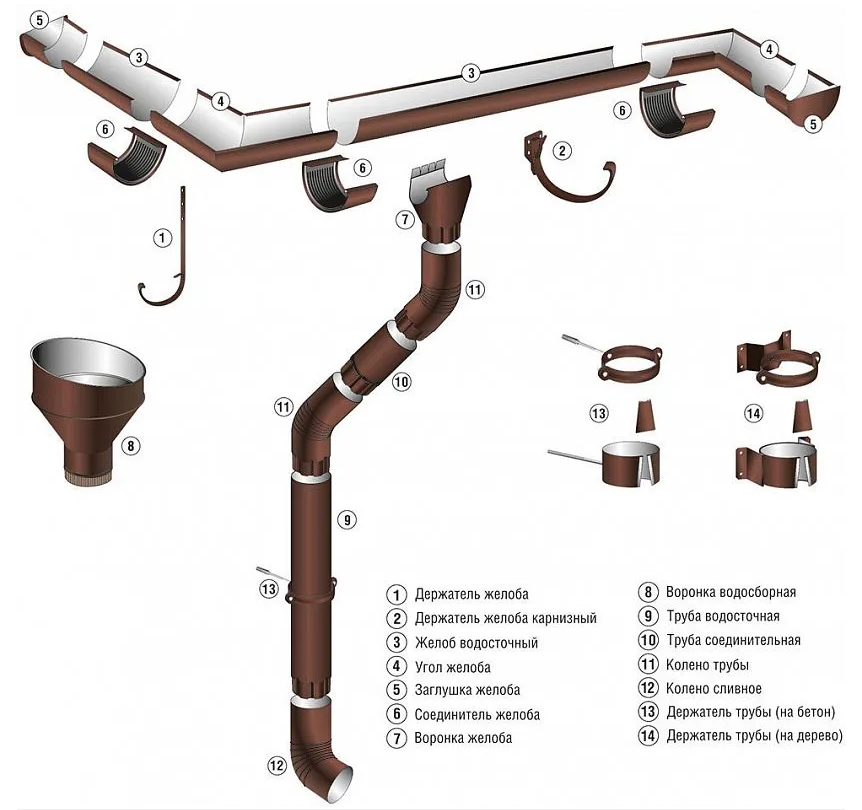

Элементы наружной водосточной системы

Производители предлагают элементы для устройства водосточной системы кровли в готовом наборе. При правильном расчете покупать что-то дополнительно не придется. В состав комплекта должны входить:

• горизонтальные желоба для приема воды с кровли и вертикальные водосточные трубы для ее отвода (в дренаж);
• воронки желобов и водосборные воронки для перетока воды в трубы;
• углы и соединители желобов для монтажа водосточной системы по периметру кровли;
• трубы соединительные (секции) и колена на 45 и 90 градусов, колена сливные для сброса воды в сторону от стены;
• держатели и кронштейны карнизные, стеновые на бетон и дерево;
• заглушки желобов и сетчатые фильтры для сбора мусора.

При покупке элементов устройства водосточной системы следует опираться на расчет потребности исходя из параметров крыши, высоты и форме строения. Элементы добора водостока — углы, соединительные части, колена, заглушки обычно покупают с небольшим запасом.

Правила монтажа наружных водостоков

При монтаже водосточной системы своими руками следует правильно подобрать компоненты по количеству и виду, наметить точки крепления и соединения, сделать графическую схему. Если установкой элементов водосточной системы занимается подрядчик, то у них должен быть проект с чертежами, разметкой, спецификацией и полным описанием всех комплектующих.

Основные особенности работы:

• монтаж начинается с верхней точки — угла, в котором находится приподнятый торец первого желоба;
• прокладывать желоба следует по прямой с уклоном 3 — 5 градусов для равномерного стока воды, расстояние от края кровли рассчитывается таким образом чтобы край ската крыши доходил до середины желоба;
• при установке желобов нужно рассчитать их приемную способность, чтобы при сильном ливне вода не переливалась через края;
• расстояние между вертикальными трубами и установленными в них приемными воронками составляет 6 — 10 м, шаг и количество труб зависит от расчета для конкретной крыши;
• расстояние между кронштейнами и держателями желобов составляет примерно 50 — 60 см, крепление обязательно к несущей части конструкции кровли;
• шаг крепления хомутов для труб от 1 — 1,5 м до 2 м в зависимости от высоты стены, расстояние от стены 6 — 8 см.

Смотрите также:
Онлайн-калькуляторы расчета различных видов крыш

Правила эксплуатации наружных водостоков

Желоба и трубы следует очищать от мусора — листвы и веток. В зимнее время следует своевременно удалять наледь после оттепели, чтобы водосточная система не оторвалась от креплений, аккуратно простукивать трубы, в которых возникают ледяные столбы. Желательно установить на кровле систему снегорезов и снегозадержателей, чтобы сходящие пласты не сорвали элементы водостока.

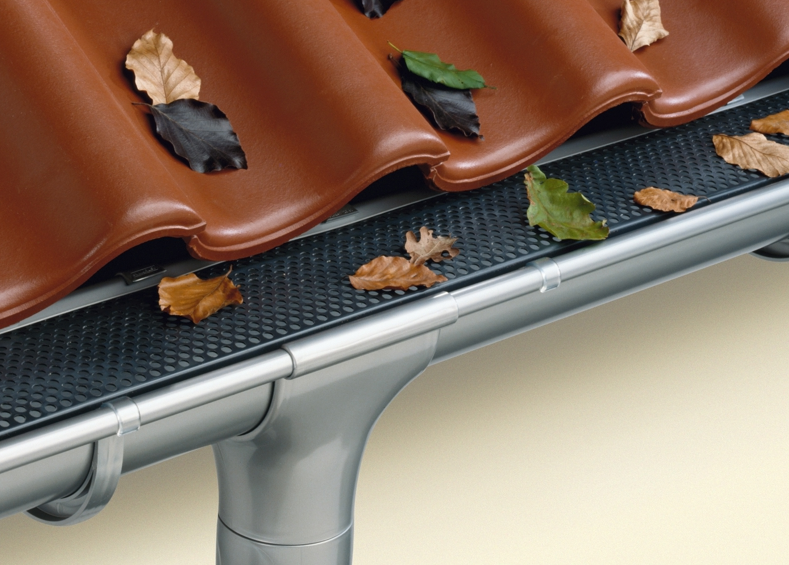

Сетки в желобах помогают не только от листвы — металлические детали могут повредить когтями птицы и кошки, а это приведет к появлению ржавчины. Сетка защищает металл от царапин. Любое нарушение крепления должно немедленно устраняться, иначе один оторвавшийся элемент потянет за собой всю систему или ее значительную часть.
