Сращивание стропил по длине

Стропильная система дома является сложным элементом, строительству которого необходимо уделить должное внимание. От правильности и качества установки зависит срок эксплуатации конструкции.

Когда необходимо удлинение стропил?

• Размер ската кровли больше стандартной длины пиломатериала, которая, как правило, не превышает шести метров.
• При строительстве остается большое количество остатков досок по 3-4 метра, которые можно использовать для изготовления стропил путем их сращивания, тем самым минимизировать расходы.
• Часть доски не пригодна для строительства (имеет трещины, повреждена грибком). Такой пиломатериал не может быть использован в строительстве, поэтому повреждённая часть обрезается.

Соблюдение технологий и точность исполнения соединения гарантирует устойчивость всей стропильной системы при дальнейшей ее эксплуатации.

Способы сращивания стропил по длине

Различают несколько способов удлинения стропил:

• встык;
• внахлест;
• двойное сращивание;
• косым прирубом.

Каждый из вариантов имеет свои особенности, сложность исполнения и по-разному обеспечивает прочность конструкции.

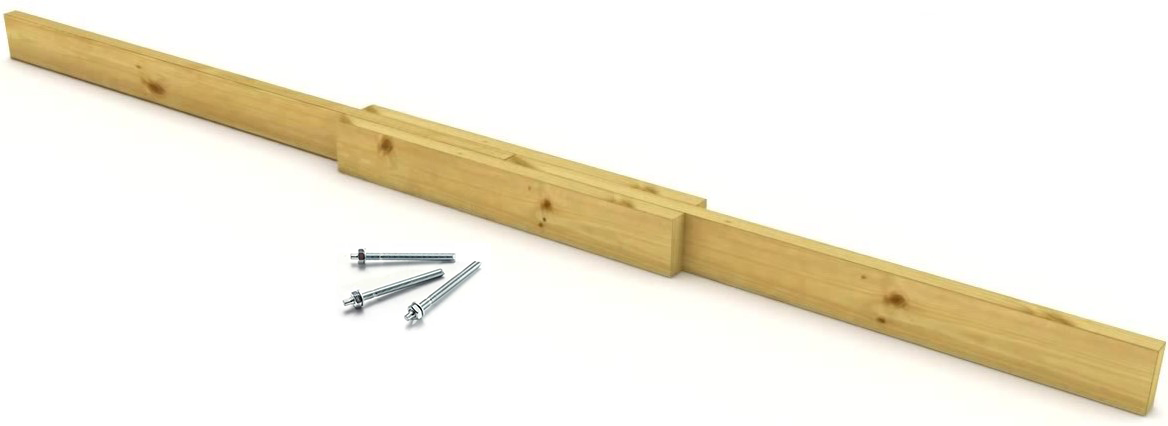

Встык

Считается надежным и прочным на изгиб наращиванием стропил по длине. Подразумевает использование накладок с двух сторон. В качестве накладок служат обрезки доски, равной со стропилами шириной.  Как правило, их длина составляет четырехкратный размер ширины стропильной ноги, но, если уклон крыши небольшой, то нагрузка на кровлю увеличивается, соответственно размер накладок тоже необходимо увеличить. Сращиваемые части обрезаются ровно под углом 90 градусов, стыкуют друг с другом и с двух сторон плотно крепят накладки на металлические шпильки диаметром не менее 8 мм, которые необходимо расположить в шахматном порядке. Не забывайте подкладывать усиленные шайбы. Для удобства крепления можно использовать струбцины.

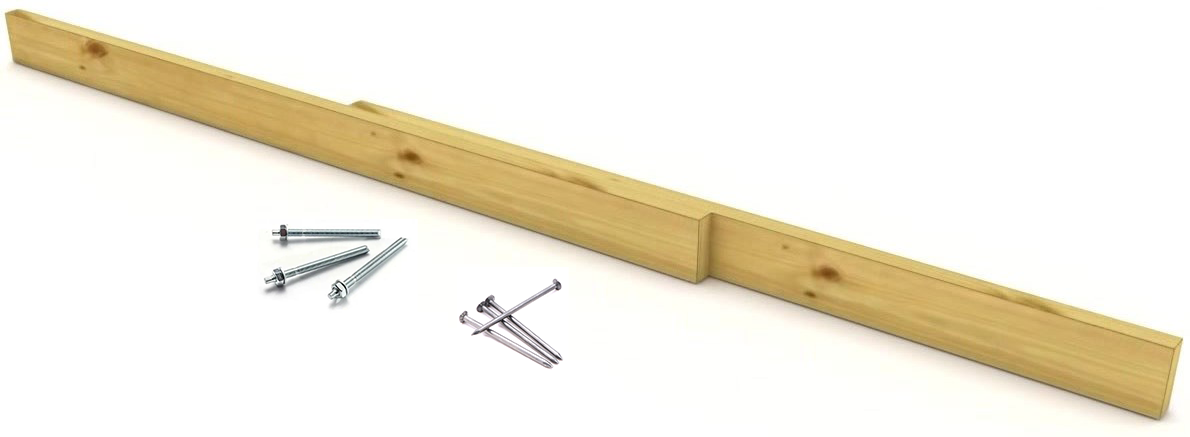

Внахлест

Легче в исполнении, чем сращивание «встык», но при этом менее прочное. Две доски накладываются одна на другую внахлест строго параллельно друг другу. Длина нахлеста должна быть не менее одного метра. Соединяются части между собой шпильками в шахматном порядке. Для большей жесткости можно пробить гвоздями насквозь, при этом загнуть выступающую часть гвоздя с обратной стороны.

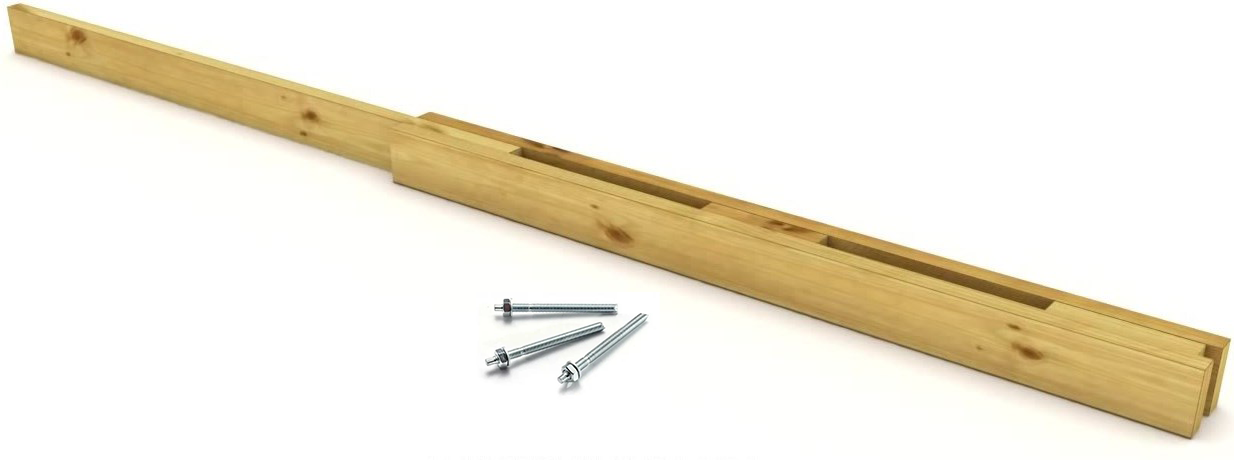

Двойное сращивание

Способ используется реже, чем «встык» и «внахлест. Применим для устройства ломаных, вальмовых и полувальмовых крыш. Удлинение стропил производится с помощью двух досок, которые крепятся шпильками к боковым плоскостям удлиняемой доски. Между двух нарощенных элементов остается просвет, который впоследствии заполняется обрезками (вкладышами) равной толщины, интервал крепления этих обрезков составляет не более семикратного размера ширины стропильной ноги, длина обрезков – не менее двукратного размера ее ширины. При таком способе наращивания двойная часть опирается на мауэрлат, а одинарная на коньковый прогон.

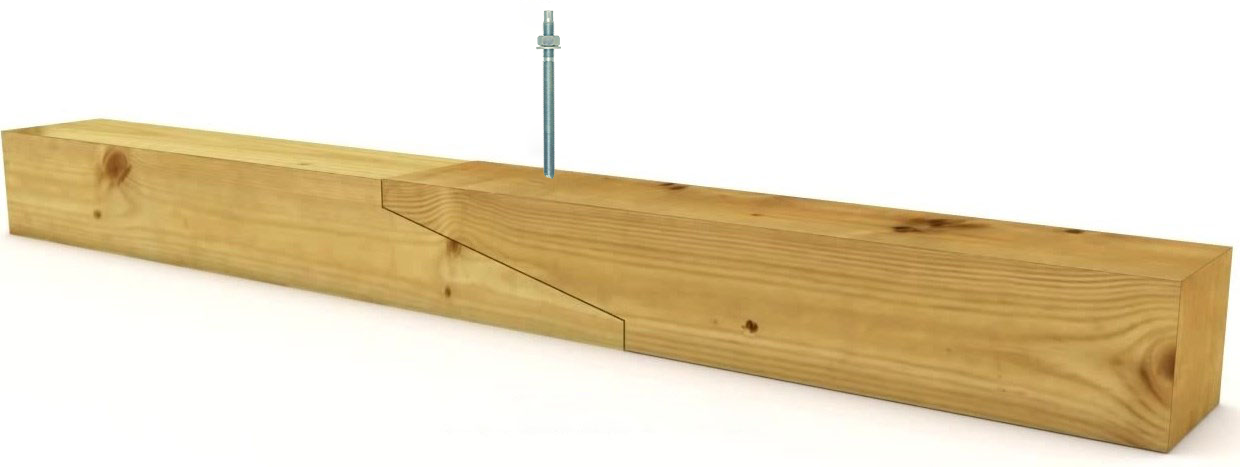

Косым прирубом

Технология достаточно сложна в исполнении и обеспечивает слабое соединение, поэтому применяется редко. Подходит для сращивания бруса. Места соединения подрезаются под определенным углом, стыкуются и плотно крепятся между собой шпилькой или болтом с усиленными шайбами. Размер среза должна быть не менее двойного размера высоты бруса. Отверстие под шпильку должно соответствовать диаметру самой шпильки или чуть меньше для обеспечения плотного соединения.

В заключение необходимо отметить, что неправильное и неумелое сращивание стропильных ног может понизить устойчивость всей кровельной системы на изгиб и стать причиной разрушения конструкции.
